Scorpion 2012 – Piattaforma aerea autocarrata su veicolo commerciale leggero

Scorpion è la serie di piattaforme installate su autocarro con PTT minimo di 3,5 ton a braccio telescopico, capace di un’altezza massima di lavoro di ben 20 m. Questa serie di piattaforme si distingue dai prodotti concorrenti per ridotte dimensioni ed una velocità di messa in servizio unica. Scorpion è particolarmente indicata per la manutenzione di luminarie stradali e sopraelevate e, grazie alla semplicità di utilizzo, per il settore del noleggio a freddo.

Specifiche tecniche

  • Altezza max lavoro 1 oper (m): 20 (120 Kg)
  • Altezza piano calpestio 2 oper (m): 18 (200 Kg)
  • Portata 1 oper (kg): 100
  • Lunghezza a riposo (mm): 6100
  • Piattaforma: 1400x700xh1100 – Alluminio
  • Braccio di lavoro: Telescopico in acciaio
  • Altezza max lavoro 2 oper (m): 20 (200 Kg)
  • Sbraccio max di lavoro 1 oper (m): 12 (120 Kg)
  • Portata 2 oper (kg): 200
  • Larghezza a riposo (mm): 2100
  • Comandi: Elettroidraulici proporzionali
  • Stabilizzatori: Tipo ad A su traverse estensibili
  • Altezza piano calpestio 1 oper (m): 18 (120 Kg)
  • Sbraccio max di lavoro 2 oper (m): 8,5 (200 Kg)
  • Altezza a riposo (mm): 3000
  • Rotazione sovrastruttura: 360°
  • Rotazione piattaforma: 90° dx + 90° sx
  • Installazione minima (t): 3.50

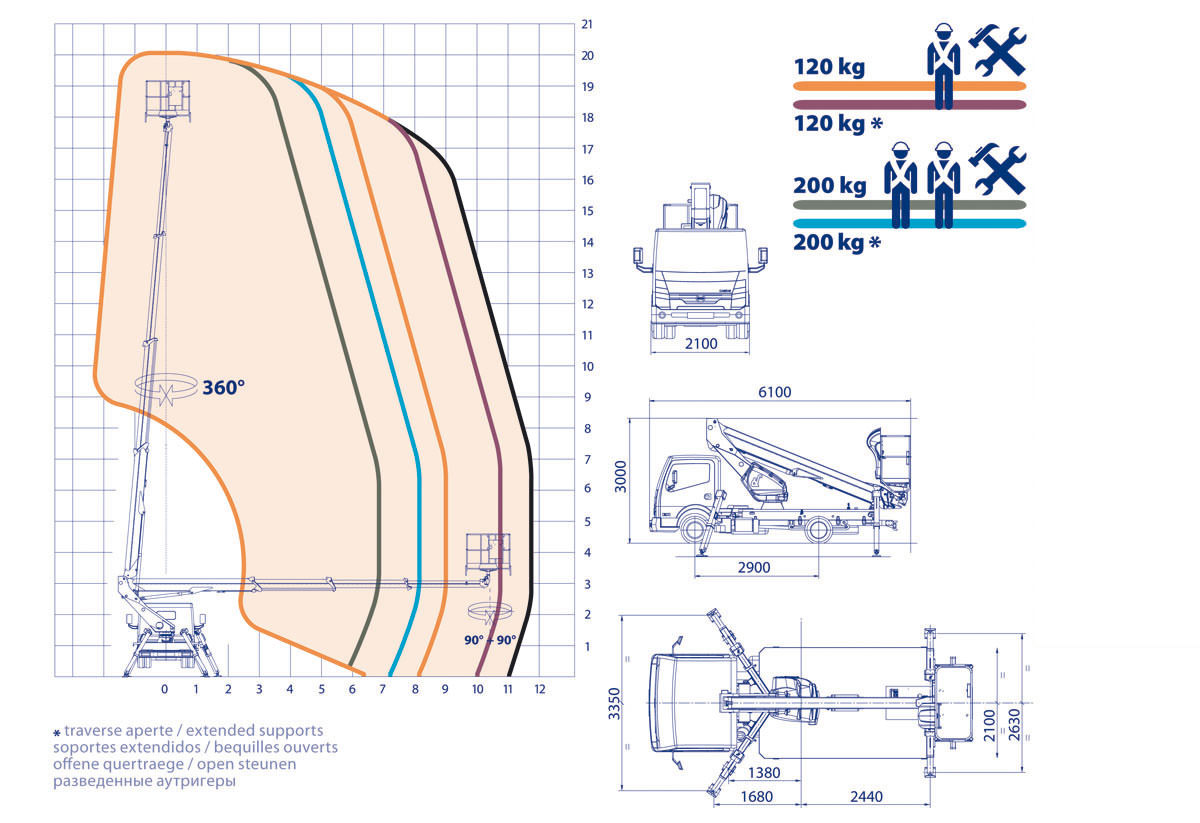

Schema di installazione/Area di lavoro

OIL&STEEL_Pocket_2012_v8.indd

Accessori

  • Barra parabicicletta, protezioni laterali autocarro s/baule, su autocarro Nissan-Renault
  • Cestello vtr in sostituzione dello standard dim. 1400X700X1100h mm
  • Cestello vtr in sostituzione dello standard dim. 1400X700X1100h con isolamento 1000 V
  • Ceratura macchina per trasporto via mare
  • Elettropompa monofase 220v/110v c.a. 2.2 kw, con quadro elettrico di comando e caricabatteria alimentati da rete esterna Standard
  • Faro di illuminazione 60 w sul cestello alimentato dalle batterie in dotazione compensiva di presa 12V
  • Kit 4 piastre d’appoggio stabilizzatori
  • Linea aria/acqua al cestello con attacchi rapidi
  • Presa elettrica 12V CC sul cestello
  • Rotolampada calamitato a luce gialla 12V
  • Scritte adesive sul braccio (logo cliente inviare il file in formato jpg)
  • Scambiatore di calore olio idraulico per climi caldi
  • Serbatoio carburante ridotto rispetto alo standard
  • Sponde fisse h 100 mm
  • Sponde ribaltabili su 1 lato (dx) h 200 mm
  • Strisce retroriflettenti bianche/rosse per autocarro
  • Verniciatura climi freddi (bianco ral 9016)
  • Verniciatura climi freddi diversa dallo standard (bianco ral 9016)
  • Verniciatura extracabina autoveicolo
  • Verniciatura diversa dallo standard (bianco RAL 9016)

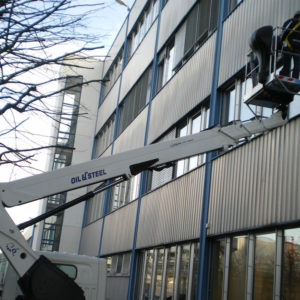

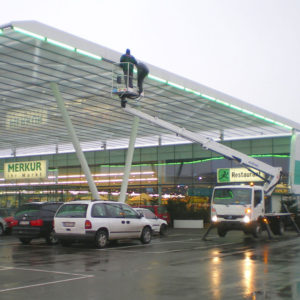

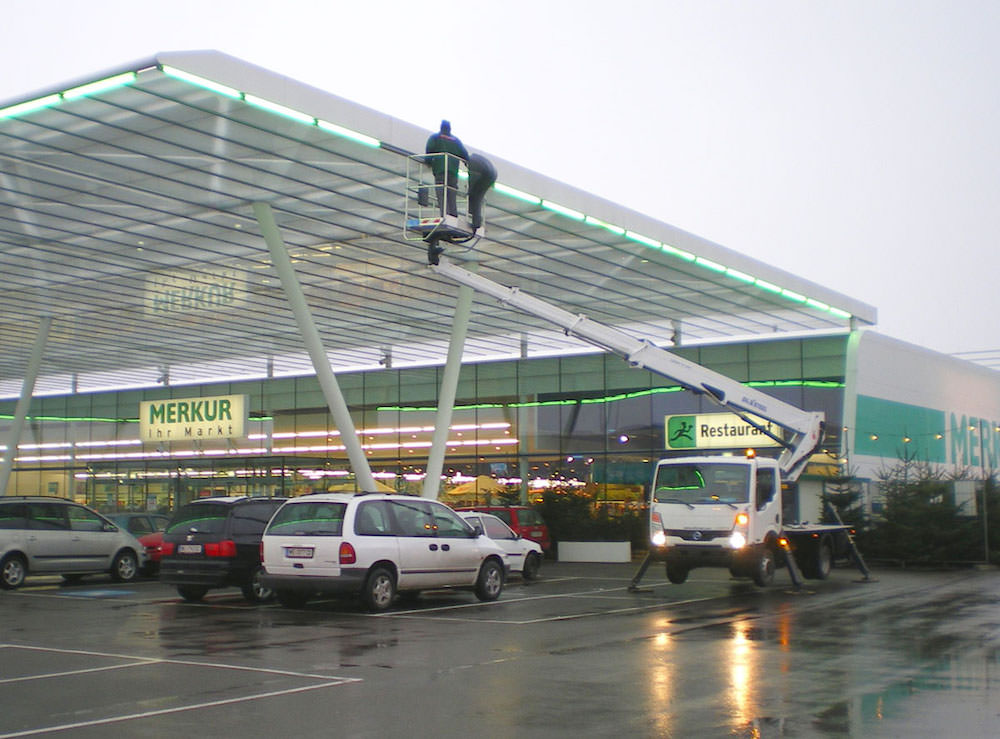

Galleria

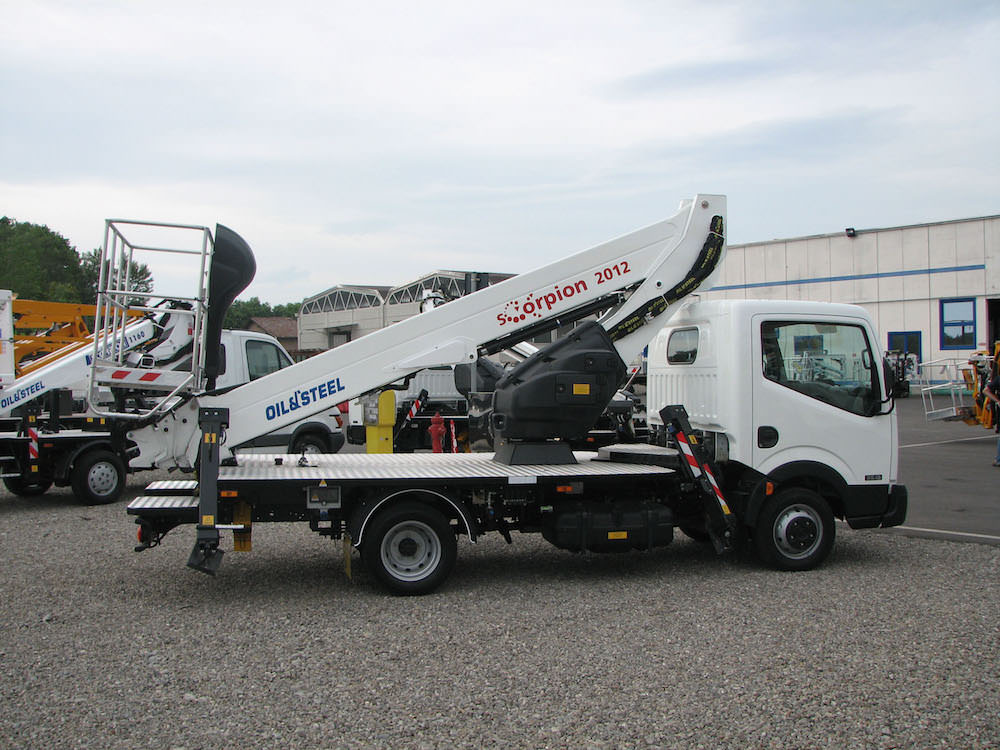

scorpion-2012-piattaforma-aerea-autocarrata-su-veicolo-commerciale-leggero-1
